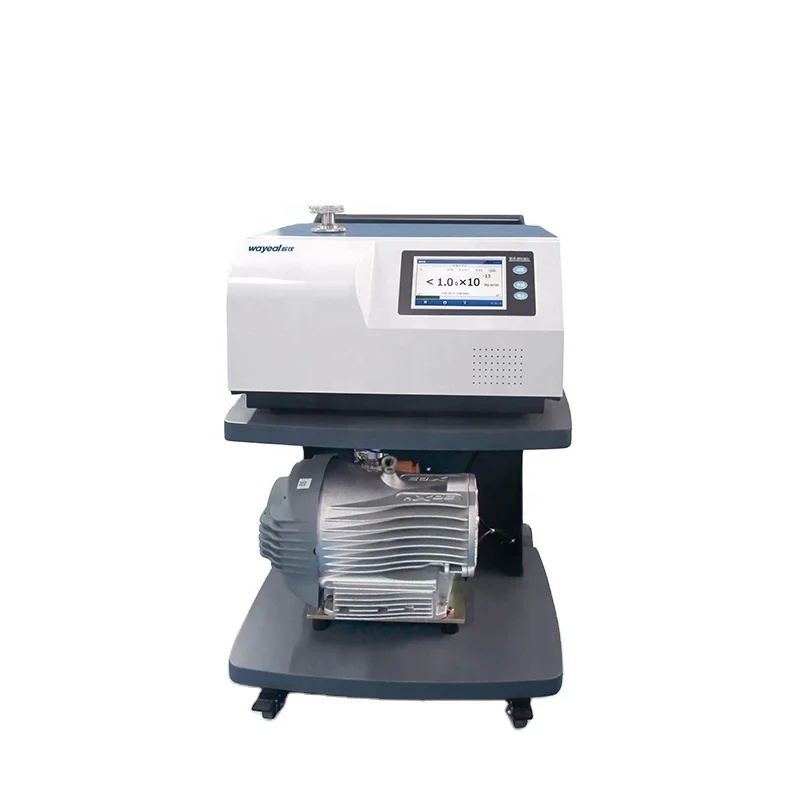

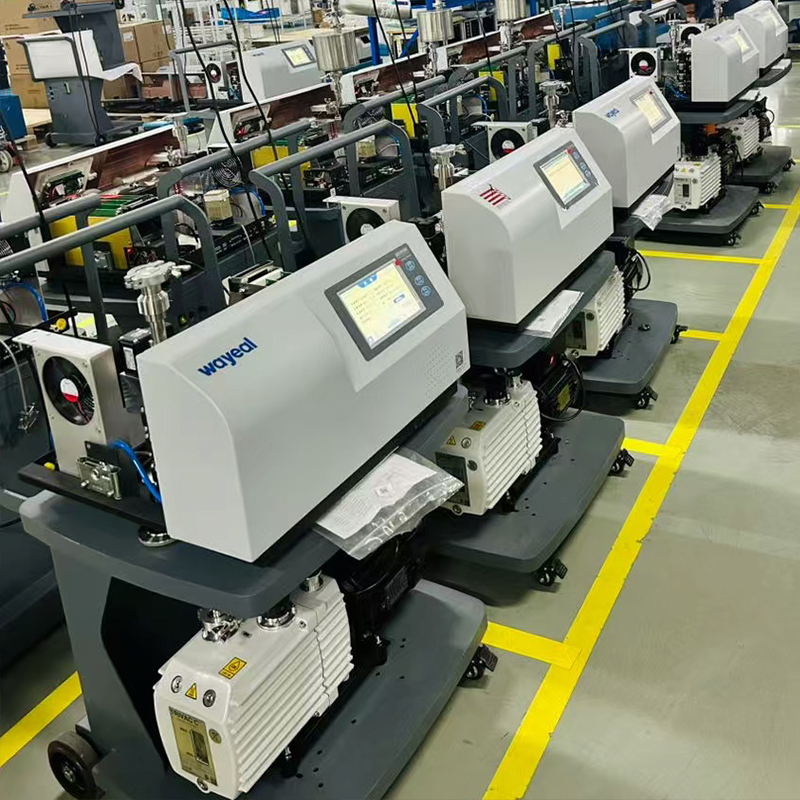

Detector de fugas de helio con bomba seca para detección de fugas en obleas SFJ-231D
Parámetros técnicos del detector de fugas de helio SFJ-231D
| Nombre del producto |
Detector de fugas de helio SFJ-231D |
| Tasa mínima detectable de fuga (Pa·m³/s) / modo vacío |
5.0*10-13 Pa·m3/s |
| Tasa mínima detectable de fuga (Pa·m³/s) / modo sniffer |
5.0*10-9 Pa·m3/s |
| Presión máxima permitida para la detección de fugas (Pa) |
1500 |
| Tiempo de respuesta |
<1s |
| Tiempo de inicio |
≤2min |
| Calidad detectable |
2, 3,4(H2 ,He3, He4) |
| Interfaz hombre-máquina |
Pantalla táctil LCD a color de 7" |
| Fuente de iones |
2 piezas, óxido de itrio recubierto de iridio, conmutación automática |
| Interfaz de entrada/salida I/O |
8 entradas y 8 salidas |
| Interfaz de comunicación |
RS232/485, USB*2 |
| Interfaz MES |
estándar |
| Puerto de detección de fugas |
DN25KF |
| Fuente de alimentación |
AC220V, 50Hz/60Hz |
| Temperatura de funcionamiento |
0~40°C |
| Idioma |
Inglés |
| Visualización de la tasa de fuga |
Figura, gráfico de barras, gráfico de curvas |
| Dimensiones |
645*678*965mm |
Aplicación del detector de fugas de helio SFJ-231D para la oblea
En la tecnología de detección de fugas por espectrometría de masas de helio, la aplicación de bombas secas (bombas de vacío secas sin aceite) depende principalmente de las condiciones de trabajo del equipo a inspeccionar, los requisitos de limpieza y los requisitos técnicos de los detectores de fugas por espectrometría de masas de helio (por ejemplo, Wayeal SFJ-231D).
Método de detección: Método de helio por pulverización al vacío (Modo de alta sensibilidad)
1: Evacuación del sistema y calibración de la línea base
Evacuar a la presión base: Cámara de grabado: ≤0.1Pa (combinación de bomba seca + bomba molecular); Cámara CVD/PVD: ≤10⁻³ Pa (requisitos más altos para equipos de recubrimiento).
Calibración del detector de fugas: Utilice una referencia de fuga estándar (por ejemplo, 1×10⁻⁷ Pa·m³/s) para calibrar el SFJ-231D y verificar la linealidad de la respuesta del instrumento.
Paso 2: Detección por pulverización de helio
Área de detección: Ranuras de juntas tóricas, orificios para pernos, sellos metálicos VCR/VCO, uniones soldadas, aislantes cerámicos, juntas de cobre, Conexiones de fuelle.
Operación de pulverización de helio:
Utilice una pistola de pulverización de helio manual (con boquilla de ajuste fino de 0,1 mm) a una distancia de 3-5 mm del punto de detección. Muévase a una velocidad de 5 cm/s, permaneciendo 2-3 segundos por punto (tiempo de respuesta del SFJ-231D <1 segundo). Ajuste la presión del helio a 0,2-0,3 MPa para evitar perturbaciones del flujo de aire.
Paso 3: Determinación y registro del punto de fuga
Tasa de fuga: Tasa de fuga permitida para equipos semiconductores: Típicamente ≤1×10⁻⁹ Pa·m³/s (según los estándares SEMI).
Registro de datos: Cuando el SFJ-231D muestra un pico de tasa de fuga, marque el punto de fuga con un rotulador.
Guarde las curvas de la tasa de fuga y los datos de ubicación (exportar a través de USB).
Paso 4: Reinspección y verificación
Realice una segunda pulverización de helio en las fugas identificadas para confirmar la repetibilidad.
Después de reparar las fugas principales, vuelva a evacuar a la presión base y realice una reinspección completa.
