Introducción del detector de fugas de helio
Detector de fugas de helio - Tecnología de detección de fugas de alta sensibilidad
Un detector de fugas de helio es un espectrómetro de masa diseñado para detectar gas de helio con un sistema de vacío alto y una cámara de espectrómetro de masa conectada a él.Cuando un gas externo entra en la cámara de espectrometría de masas, se ioniza en la fuente de iones y produce iones. Los iones de gas se aceleran en el campo magnético y sus trayectorias se desvían,con diferentes radios debido a las diferentes relaciones carga-masa de diferentes ionesAl colocar una hendidura en un lugar adecuado, sólo los iones del gas trazador, el helio, pueden pasar y llegar al polo de recolección.La señal de flujo iónico obtenida en el polo de recolección es proporcional a la cantidad de helio que entra en el detector de fugasMediante la medición de esta señal, se puede medir la tasa de fuga.
Parámetros técnicos del detector de fugas de helio:
|
Nombre del producto
|
Detector de fugas de helio
|
|
Método de detección
|
Espectrómetro de masa de helio
|
|
Puerto de detección de fugas
|
DN25KF
|
|
Indicación de la tasa de fuga
|
Números, gráficos de barras y gráficos
|
|
Tiempo de respuesta
|
El valor de las pérdidas
|
|
Interfaz de usuario
|
Pantalla táctil a color de 7 pulgadas
|
|
Temperatura de funcionamiento
|
0 ~ 40 °C
|
|
Presión máxima admisible de detección de fugas (Pa)
|
1800 Pa
|
|
Interfaz de comunicación
|
Se trata de un sistema de transmisión de datos.
|
|
Calidad detectable
|
2, 3, 4 (H2, He-3, He-4)
|
|
La velocidad de detección de fugas mínima ((Pa·m)3/s) /Modo de detección
|
2.5*10-9 añosLas demás3/s
|
|
La velocidad de detección de fugas mínima ((Pa·m)3/s) /Modo de vacío
|
5.0*10- 13 años.Las demás3/s
|
|
Tiempo de arranque (min)
|
≤ 158
|
|
Las bombas de apoyo
|
Bomba de vacío de válvula giratoria
|
|
Diámetro
|
Se trata de una muestra de las características de los productos.
|
|
Fuente de alimentación
|
220 V, 50 Hz/60 Hz
|
|
Lenguaje
|
Chino/Inglés
|
Aplicaciones del detector de fugas de helio:
La espectrometría de masa de helio se ha utilizado ampliamente en el campo de la tecnología de detección de fugas de vacío, las ventajas de este método son: alta sensibilidad de detección de fugas,tiempo de respuesta rápido del instrumentoLa velocidad de difusión de las moléculas de helio en el ambiente de alto vacío del instrumento es muy alta, por lo que el detector de fugas de helio se ha utilizado ampliamente en muchos campos.
Campo aeroespacial: naves espaciales, transbordadores espaciales, cohetes, satélites, aviones, etc. Todos estos utilizan tecnología de detección de fugas de vacío.
Los sectores industriales generales: energía atómica, centrales eléctricas, centrales de distribución de energía, fabricación de automóviles, construcción naval, industria frigorífica, industria metalúrgica, gasoductos,tanques de gas, tanques de aceite, calderas, envases de comida rápida, etc. no pueden separarse del problema de la detección de fugas.
El detector de fugas de helio se utiliza para pruebas de fugas de componentes especiales como tanques de almacenamiento de combustible y tuberías de transporte de combustible.
Métodos de detección de fugas de helio (detector de fugas de helio)
Método de vacío de helio
Método de capuchón de helio
Método de presión negativa
Sistema de detección y recuperación de fugas de helio en cámara de vacío (llenado externo)

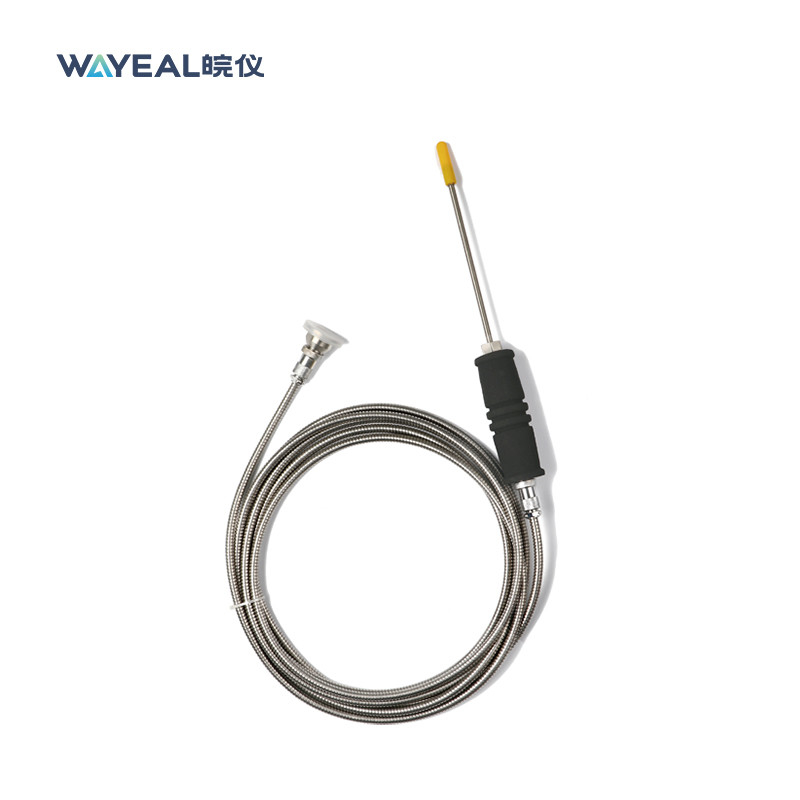

Método de olfato
