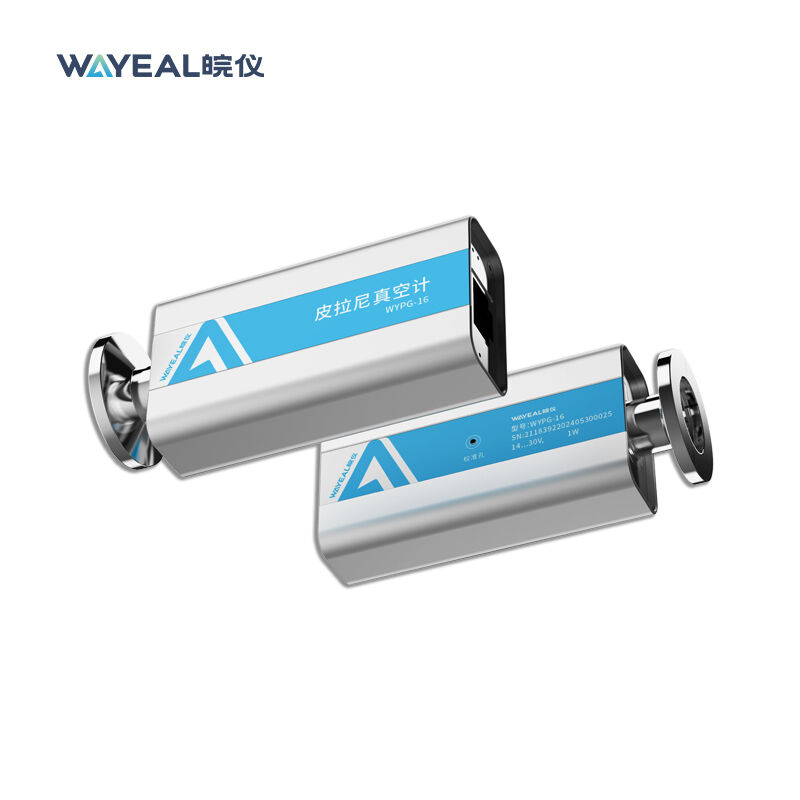

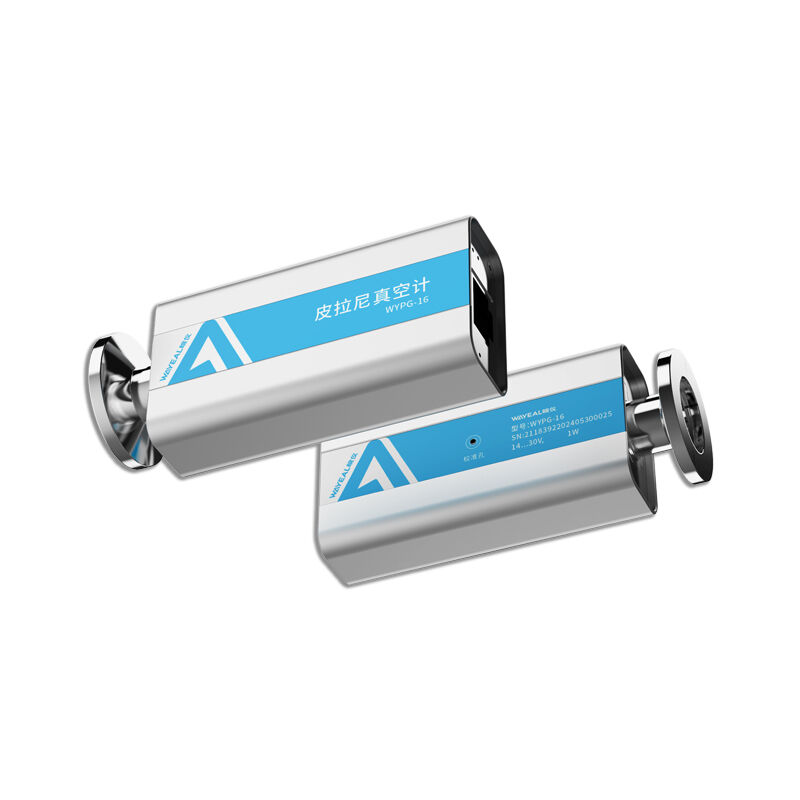

Medidor de vacío Pirani de acero inoxidable para detector de fugas de helio

Introducción del medidor de vacío Pirani

El medidor de vacío Pirani es un sensor clave en el sistema de vacío de un detector de fugas de espectrómetro de masa de helio,utilizado para medir la presión en el rango de vacío medio a bajo (especialmente durante la fase de bombeo en bruto)Su elemento de detección central está típicamente hecho de metales como tungsteno o níquel, mientras que la carcasa general está construida de acero inoxidable.

Función del medidor de vacío Pirani

El medidor de vacío Pirani desempeña el papel de "monitor de procesos" y "protector del sistema" en detectores de fugas de espectrómetro de masa de helio, con sus funciones específicas como sigue:
Control de la presión de vacío en el bombeo en bruto:
Cuando se activa el detector de fugas, la bomba mecánica debe evacuar primero el sistema de vacío de la presión atmosférica a una presión relativamente baja (normalmente del orden de 10 Pa a 0,1 Pa).El medidor Pirani monitorea los cambios de presión durante esta etapa en tiempo real y los muestra en la interfaz del instrumento.
Se aplicará una señal de bloqueo para la apertura de válvulas de vacío elevado (función de protección del núcleo):
La cámara de espectrómetro de masa del núcleo del detector de fugas solo puede funcionar en condiciones de vacío elevado (normalmente por debajo de 0,1 Pa).Si la válvula de vacío elevado (que conecta la bomba mecánica a la bomba de difusión/bomba turbomolecular) se abre antes de que la presión de la línea delantera sea suficientemente baja, puede dañar gravemente la bomba de alto vacío y contaminar todo el sistema.
El indicador Pirani está conectado al sistema de control del instrumento.El sistema de control solo permitirá que se abra la válvula de vacío alto y que se inicie la bomba turbomolecular cuando el indicador Pirani detecte que la presión de la línea delantera está por debajo de un umbral de seguridad preestablecidoEsta es una medida de seguridad crítica para proteger la costosa bomba de vacío y el espectrómetro de masas.
Asistencia en el estado del sistema y el diagnóstico de la localización de fugas:
Observando la velocidad de caída de presión durante el bombeo y la presión estable final alcanzable,es posible determinar preliminarmente si el sistema presenta una gran fuga (la presión no baja constantemente) o una importante salida de gas interna (la presión baja lentamente).
Durante las pruebas de fugas, si la pulverización de helio no sólo desencadena una respuesta de la señal del espectrómetro de masas, sino que también causa un aumento notable en la lectura del medidor Pirani,por lo general indica la presencia de una fuga relativamente grande.
