Las partes de los componentes de los equipos de detección de fugas de helio de acero inoxidable

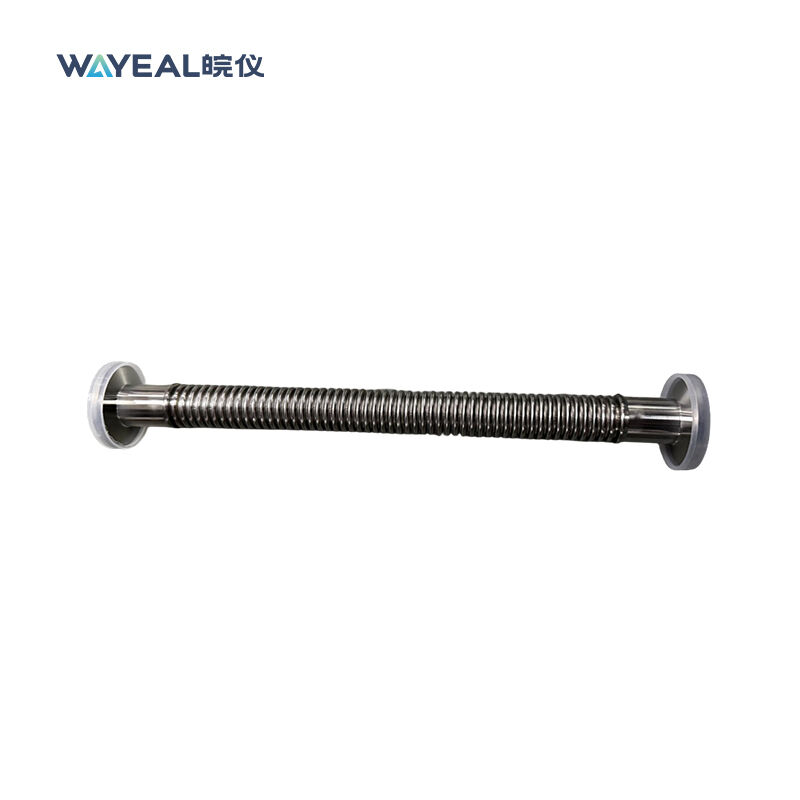

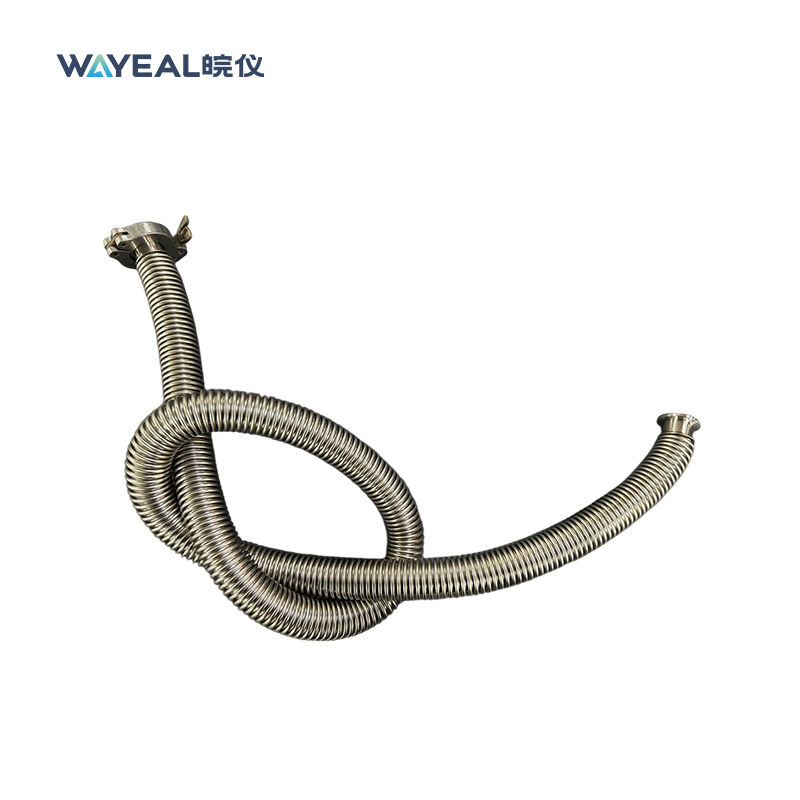

Introducción de los Fuelles Metálicos:

El fuelle en un detector de fugas con espectrómetro de masas de helio (comúnmente conocido como fuelle metálico) es un componente de conexión flexible clave, utilizado principalmente para lograr conexiones selladas, compensar la desalineación y proporcionar amortiguación de vibraciones.

Funciones de los Fuelles Metálicos:

Los fuelles juegan un papel indispensable en los detectores de fugas con espectrómetro de masas de helio, con sus funciones principales que incluyen:
Compensación de Desalineación y Desplazamiento:
Esta es la función más crítica. Es difícil lograr una concentricidad y alineación perfectas al conectar tuberías de vacío, válvulas y la pieza de trabajo bajo prueba. La flexibilidad de los fuelles puede absorber y compensar estas desviaciones de instalación, asegurando que las conexiones no goteen ni se dañen debido al estrés.
Amortiguación y Aislamiento de Vibraciones:
Las bombas de vacío (especialmente las bombas mecánicas) dentro del detector de fugas generan vibraciones durante el funcionamiento. Actuando como un componente flexible, los fuelles aíslan y reducen eficazmente la transmisión de vibraciones a otras partes del sistema, protegiendo la delicada sonda del espectrómetro de masas y evitando conexiones sueltas que podrían provocar puntos de fuga debido a la vibración.
Permitiendo Conexiones Flexibles y Deflexión Angular:
Además de la compresión y extensión axial, los fuelles también permiten un cierto grado de desplazamiento lateral y deflexión angular, proporcionando flexibilidad para diseños de tuberías complejos.
Compensación de Expansión y Contracción Térmica:
Las variaciones de temperatura durante la evacuación o el funcionamiento del sistema pueden hacer que las tuberías se expandan o contraigan. Los fuelles pueden absorber estos cambios dimensionales, evitando que el estrés térmico dañe el sistema.
