Equipo de detección de fugas de helio con detector de 1500Pa para la industria energética

Equipo de detección de fugas de helio de 1500 Pa para la industria eléctrica

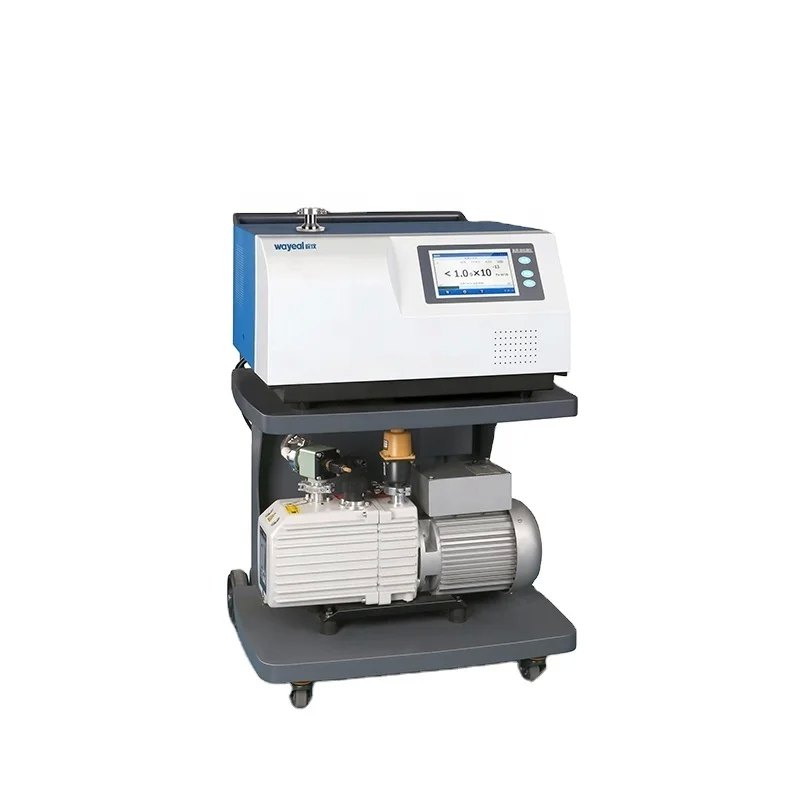

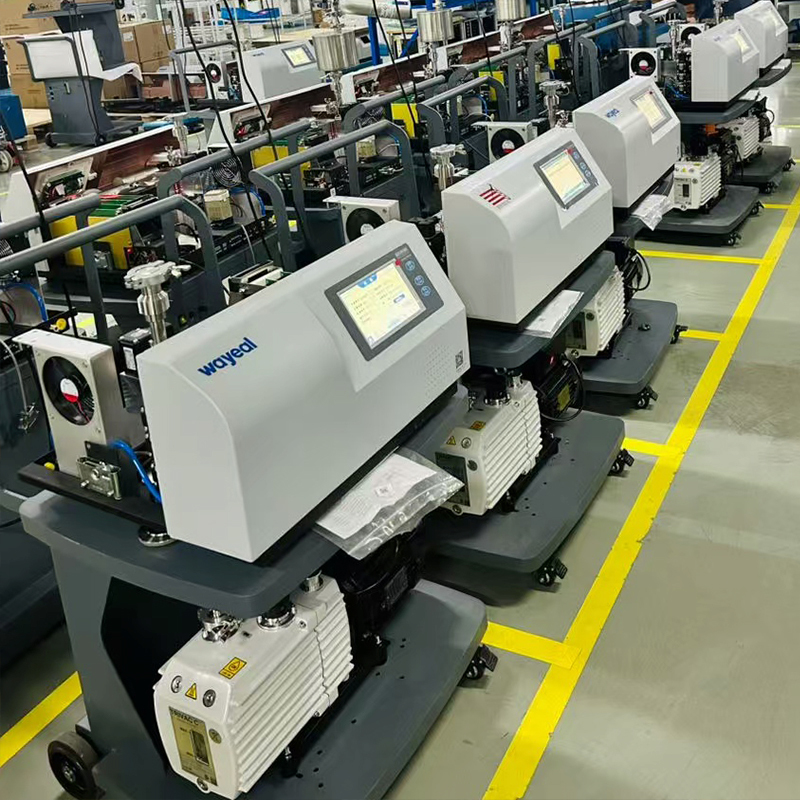

Parámetros técnicos del detector de fugas de helio SFJ-231

Aplicación del detector de fugas del espectrómetro de masa de helio SFJ-231 en el equipo GIS de alto voltaje / ensayo de estanqueidad de gas SF6 en la industria eléctrica

La detección de fugas por espectrometría de masa de helio es un método básico para los ensayos de sellado de SIG debido al pequeño tamaño molecular del helio (He), su alta permeabilidad y su no reactividad con SF6,y la sensibilidad ultra alta del detector de fugas SFJ-231 (tasa mínima de fugas detectable)Al utilizar el helio como gas trazador, el detector captura señales de helio para localizar fugas y cuantificar las tasas de fugas.
El SFJ-231 admite el modo de vacío (más alta sensibilidad) y el modo de olfato (conveniente para sistemas presurizados, presión máxima admisible: 1500 Pa).

Detección de fugas en modo olfateador (para SIG presurizado, conveniencia en el sitio)
Aplicación:SIG de funcionamiento (presurizado internamente con SF6, pero la presión debe ser ≤ 1500 Pa; si es superior, primero se reduce la presión).
Principio:inyectar una pequeña cantidad de helio (mezclado con SF6, sin afectar el rendimiento del aislamiento) en el equipo SIG,utilizar el arma de emergencia del SFJ-231 (conectado a través de la interfaz de E/S) para acercarse al punto sospechoso, si hay una fuga, el helio se filtrará junto con el SF6, que será capturado por la pistola de pulverización y transmitido al detector de fugas para realizar la detección de la tasa de fuga.
Aplicabilidad técnica:La velocidad mínima de fuga de 5,0 × 10^-9 Pa·m3/s en modo de detección y un tiempo de respuesta de < 1s permiten localizar rápidamente las fugas, lo que lo hace adecuado para inspecciones rápidas in situ.

Etapas de detección de fugas en modo pistola de succión (equipos SIG con presión)
1- Inyección de gas trazador.
Inyectar gas de helio en el equipo SIG: a través del puerto de llenado del equipo, inyectar helio puro de acuerdo con el 1% a 5% del volumen de SF6 (asegúrese de que la mezcla sea uniforme,y dejarlo durante más de 30 minutos, para hacer que el gas de helio se difunda a todas las cámaras).
2. Conexión de detector y configuración de parámetros

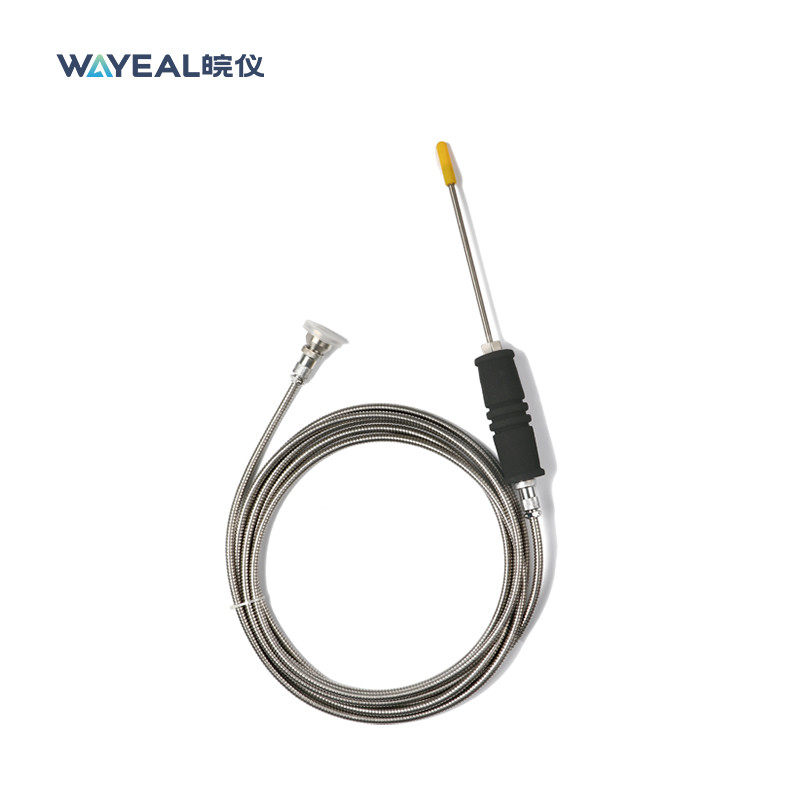

Conectar el olfateador al SFJ-231 a través del conector de E/S (8 entradas y 8 salidas), cambiar al "modo olfateador" en el panel táctil, establecer el caudal del olfateador (valor predeterminado o ajustarlo de acuerdo con el sitio),y el umbral de alarma de la tasa de fuga.
3Detección de olfato.
Mantenga el olfateador en la mano, cerca del punto sospechoso (distancia 1-3 mm), muévase lentamente (velocidad ≤ 5 cm/s), asegurándose de cubrir toda la superficie de sellado.
Si el detector de fugas muestra que la tasa de fugas excede el umbral (por ejemplo, 5,0×10^-9 Pa·m3/s), marcar el punto como punto de fuga y registrar la velocidad de fuga y la ubicación.
4Pruebas cuantitativas
Estabilizar el detector contra el punto de fuga durante 10 segundos, tomar la tasa de fuga promedio como resultado final.
