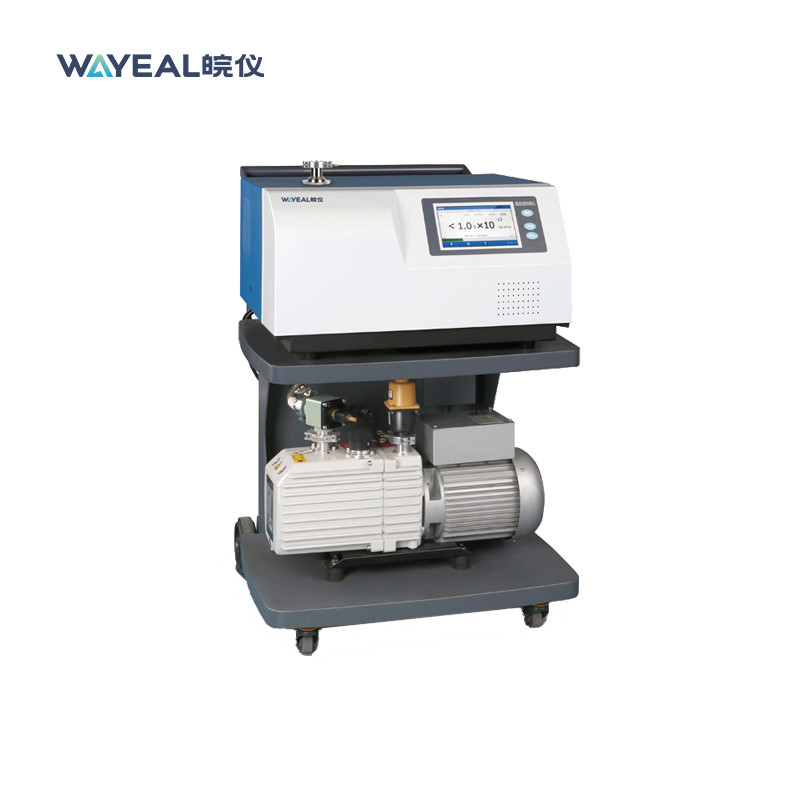

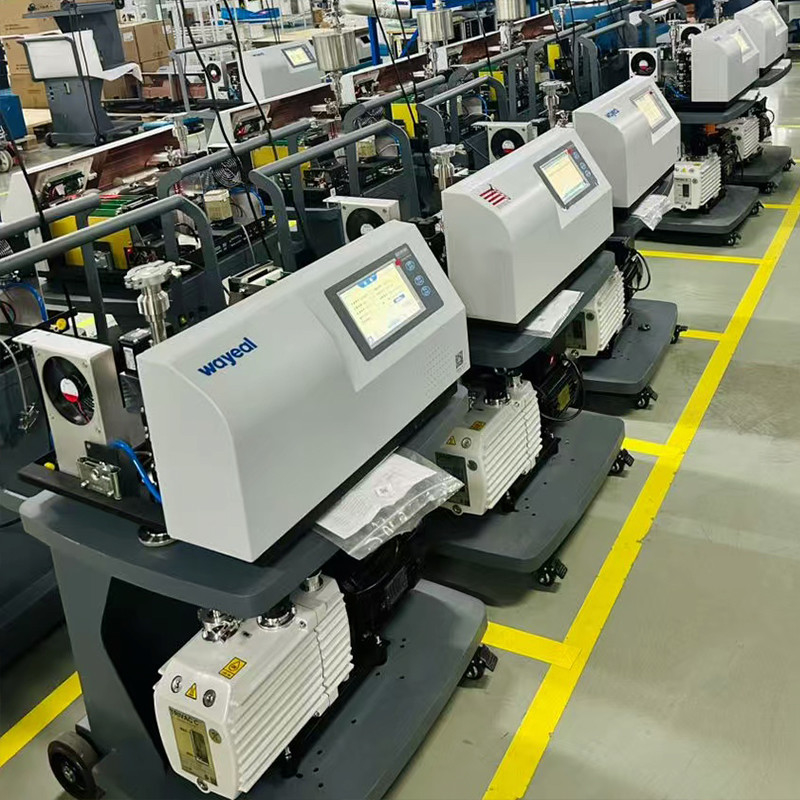

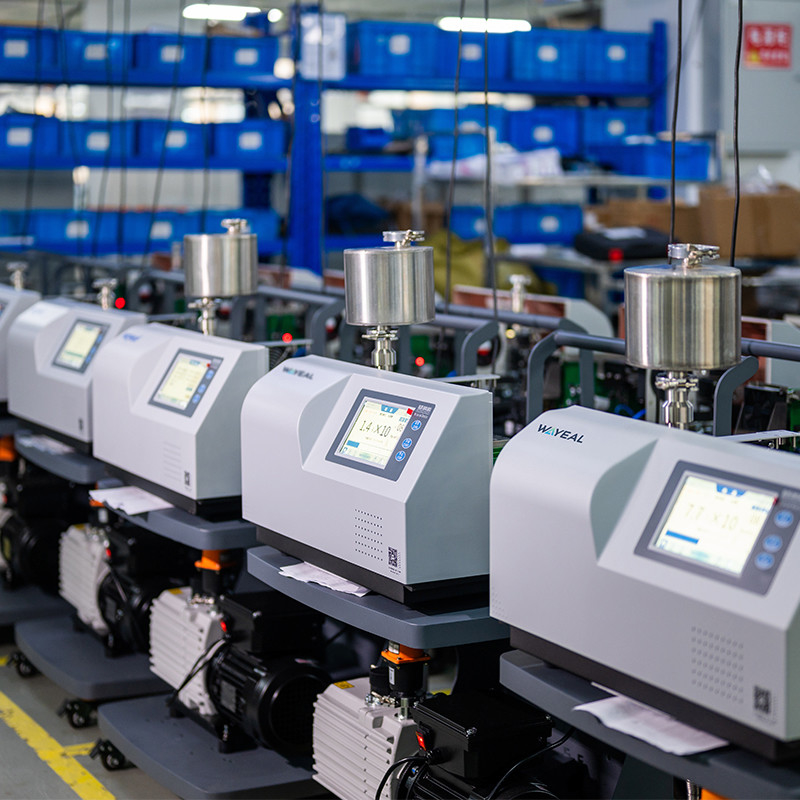

SFJ-231 Equipo detector de fugas por espectrometría de masas de helio para la detección de fugas en GIS

Equipo de detección de fugas de espectrometría de masa de helio SFJ-231 para detección de fugas de SIG

El detector de fugas del espectrómetro de masa de helio es un instrumento para posicionar rápidamente y medir cuantitativamente las fugas de recipientes sellados.

Parámetros del detector de fugas de helio SFJ-231

Aplicación del detector de fugas del espectrómetro de masa de helio SFJ-231 en el equipo GIS de alto voltaje / ensayo de estanqueidad de gas SF6 en la industria eléctrica

1Antecedentes y Principio
Los interruptores aislados por gas de alto voltaje (GIS) utilizan gas SF6 como medio aislante y extinguidor de arco.y seguridad operativaLas fugas de SF6 pueden conducir a una reducción de la resistencia del aislamiento, fallas en la extinción del arco e incluso averías en el equipo.
La detección de fugas por espectrometría de masa de helio es un método básico para los ensayos de sellado de SIG debido al pequeño tamaño molecular del helio (He), su alta permeabilidad y su no reactividad con SF6,y la sensibilidad ultra alta del detector de fugas SFJ-231 (tasa mínima de fugas detectable)Al utilizar el helio como gas trazador, el detector captura señales de helio para localizar fugas y cuantificar las tasas de fugas.
2Métodos de detección de fugas (basados en las especificaciones SFJ-231)
El detector de fugas de helio SFJ-231 admite el modo de vacío (más sensibilidad) y el modo de olfato (conveniente para sistemas presurizados, presión máxima permitida: 1500 Pa).
Detección de fugas en modo de vacío (más sensibilidad, requiere GIS evacuado)
Aplicación:SIG recién instalado, revisado o desmontado (donde se elimina el SF6 interno y se puede aplicar el vacío).
Principio:

• Se evacuar la cámara SIG a ≤ 1 Pa.
• Conecta el SFJ-231 a través de su puerto de vacío DN25KF.
• Se aplicará helio en los puntos de fuga sospechosos (por ejemplo, soldaduras, bridas).
• Si existe una fuga, el helio entra en la cámara y activa el detector.
• Ventaja: Utiliza la sensibilidad ultra alta de SFJ-231 (5,0×10−13 Pa·m3/s) para la detección de micro fugas.

Procedimiento en modo vacío
Conexión de vía de gas:Enlace a la cámara SIG → SFJ-231 (DN25KF) → bomba de vacío (tubos resistentes a la presión).
Evacuación:Se debe reducir a ≤ 1 Pa (menor presión = mejor sensibilidad).
Configuración de detección:Se establecerá el modo de vacío, se ajustará el tiempo de respuesta (< 1s), el umbral de alarma (por DL/T 596-2021).
Prueba con aerosol de helio:Pulverizar helio (5-10 mm desde el punto de detección, permanecer durante 3-5s,y observar la señal utilizando el tiempo de respuesta de SFJ-231<1s) en un punto sospechoso (en orden de marcado) en el exterior del equipo SIGSi el detector de fugas muestra un aumento repentino de la tasa de fugas (cambio sincronizado de números y curvas), significa que el punto es un punto de fugas, y registrar el valor de la tasa de fugas.Luego, reinspección y confirmación..
